Sistem vodenja parkiranja ultrazvočni senzor parkiranja
Uvod

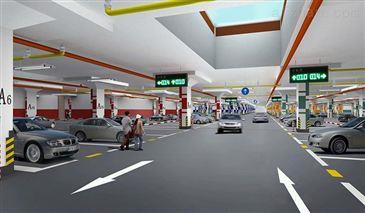

Sistem ultrazvočnega parkirnega senzorja za parkiranje z ultrazvočnim detekcijo delovnega principa za zaznavanje, ali je parkirni prostor zaseden ali ne, in z uporabo LED indikatorja za razločevanje njegovega statusa (RED je zaseden, GREEN je na voljo), ki lahko voznika hitro najde prostor in izboljša raven upravljanja parkiranja. Hkrati pošljite status zgornjemu krmilniku.

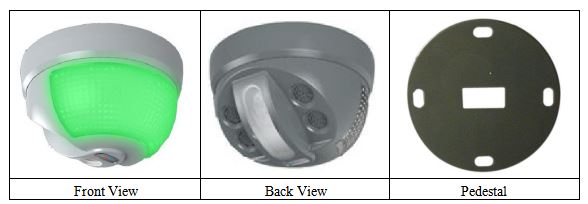

Slika
Parameter
Delovanje | DC18V ~ 30V, priporočamo : | Načelo delovanja | Ultrazvočno odkrivanje |
Napetost | 24V | ||
Značilno | Rdeča luč : 65mA | Komunikacija | RS-485 |
Trenutno | Zelena luč : 56mA | Način | |
Dimenzija | 130 * 130 * 80mm | Kodiranje naslovov | 00 ~ 31, skozi 5 skakalcev |
naslavljanja | |||
Zaznavanje | 290 cm 2 Skozi 2 skakalke | Delovanje | -20 ~ + 50 |
Območje | nastavitev | Temperatura | |
ESD | 12KV | Preskus impulznega vlaka | ± 4KV |
Tabela 2
Indikator delovnega stanja
Indikator delovnega stanja） Rdeča）: osvetli sredstva s komunikacijo in zaznanimi objekti
S1 Nastavitev mostička
S1 Navodilo za nastavitev mostička :
Desno na levo,） LH 【【1,2,3,4,5,6,7】, številka spodaj 5 (1-5) je nastavitev naslova, višja številka 2 (6-7) sta naslovna višina namestitve, skakalec v sredstvih 1, brez premostitvenih sredstev 0.
Nastavitev naslova : Spodnja številka 5 (5,4,3,2,1) Ustrezno predstavlja binarni naslov 16,8,4,2,1. Različno število kombinacij skakalnic, kot je na primer naslov parkirnega prostora 3, morate premostiti v 1 in 2.
Odkrivanje Oddaljenost: Sen 1 0 | Dodaj detektor : Dodaj — 4 ——> 0 | |||
Sen10 | Višina vgradnje | Vodoravna razdalja od parkiranja | Addr | Addr |
） Y | vrstica ） X | |||
0 0 | 180CM - 210CM | neposredno nad parkirno linijo | 0 0 0 0 0 | 00 |
0 1 | 230CM - 250CM | neposredno nad parkirno linijo | 0 0 0 0 1 | 01 |
1 0 | 250CM - 270CM | neposredno nad parkirno linijo | …… | … |
1 1 | 270CM - 290CM | neposredno nad parkirno linijo | 1 1 1 1 1 | 31 |
Tabela 3
Opomba:
1, ko je parkirni sistem za vodenje ultrazvočni parkirni senzor nastavite skakalec, prosim večkrat potiskajte in izvlecite večkrat, da odstranite oksidni sloj, da zagotovite dober stik.
2, Predlagana višina namestitve je Y: 2.4m-3m, nameščen neposredno nad parkirno linijo, da se zagotovi zanesljivo odkrivanje.
Navodila za blok terminala
Navodila za povezavo sistema
1. Naprava pod enim RCM je po možnosti priključena v načinu vodila, detektor, ki ga obravnava pet skakalec, eno komunikacijsko vodilo pa največ 32 detektorjev.
2. Detektorji pod enim RCM dobijo enosmerno napajanje iz RCM. Upoštevajoč inženirsko izgubo, detektor uporablja širok spekter načrtovanja napajanja.
3. Da bi zagotovili pravilno delovanje terminalske opreme, je priporočljivo uporabiti napajanje 24 V DC. Regionalna nadzorna omarica napajalne moči enaka porabi energije 150% - 200% skupne napajalne opreme, da se zagotovi zanesljiv zagon in delo za dolgo časa.

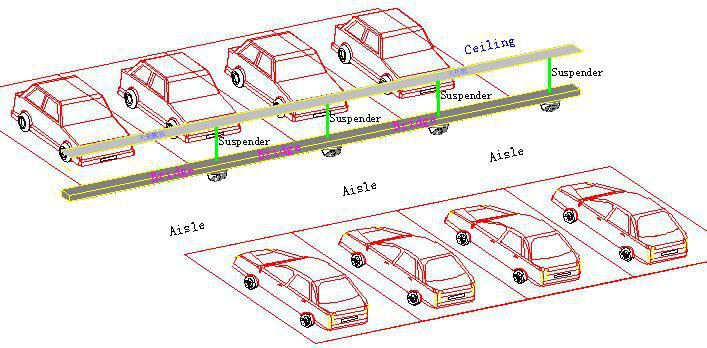

Instalacija l
